MOVIT SYSTEM

Sistema indossabile inerziale per l'analisi del movimento
Slide

Il Sistema

Movit System – 3D Edition è lo strumento ideale per ricercatori, professionisti e specialisti di ogni settore interessati a monitorare e a quantificare in modo oggettivo i movimenti umani. Facile, veloce e utilizzabile in qualsiasi ambiente, grazie alla rete di sensori inerziali indossabili, fornisce un’analisi del movimento completa e accurata. È possibile utilizzare il sistema sia indoor che outdoor. Non ha alcun vincolo di luminosità e di ambiente. Non sono richieste infrastrutture esterne. I dispositivi inerziali sono detti Movit G1 e il ricevitore usb da collegare al PC è detto Dongle G1.

Slide

Posizionamento

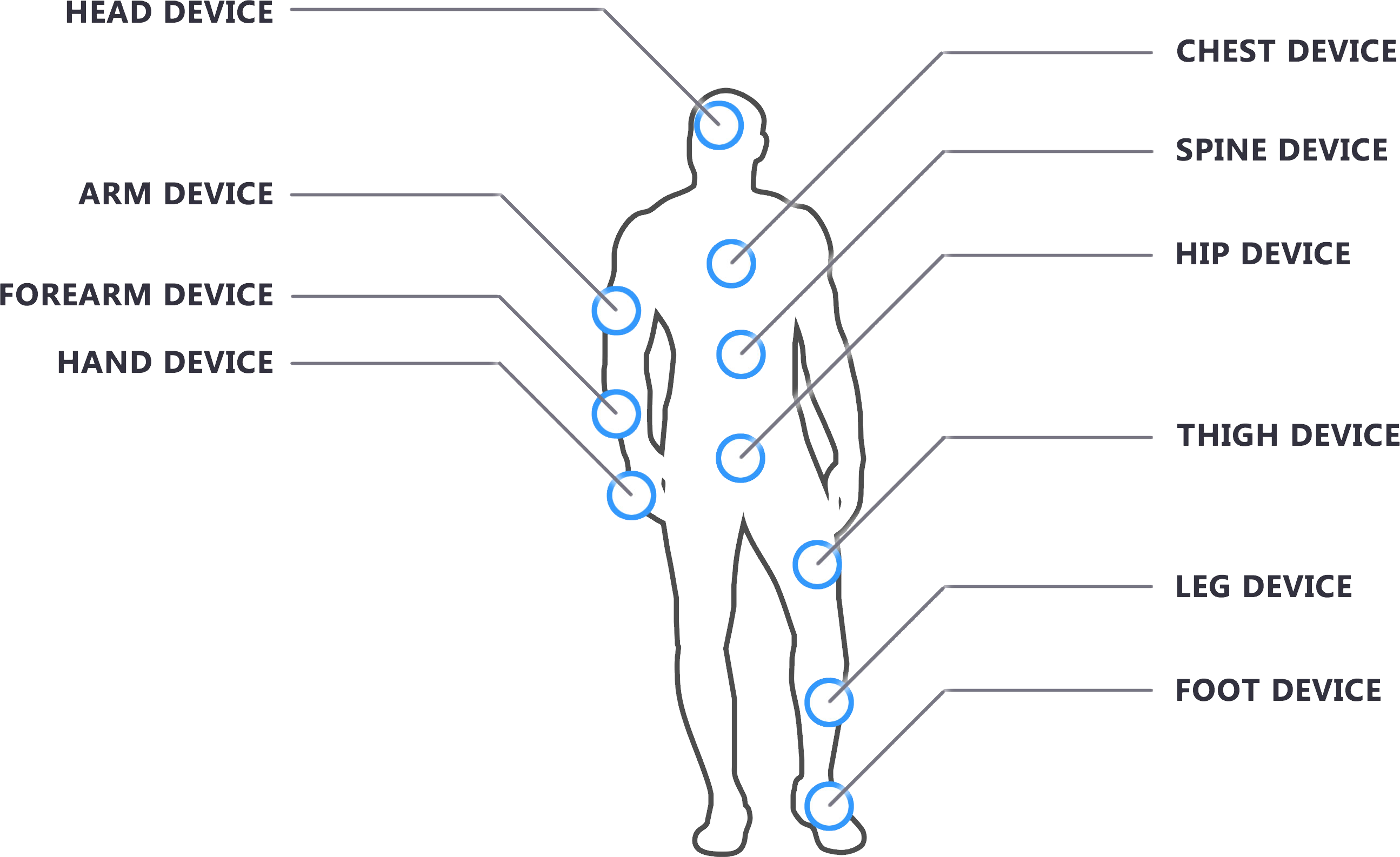

Ogni dispositivo Movit G1 è stato progettato per essere universale e applicabile sulle parti principali del corpo. Attraverso i supporti indossabili e un sistema di aggancio / sgancio rapido è possibile indossare facilmente i dispositivi.

Slide

Outcomes

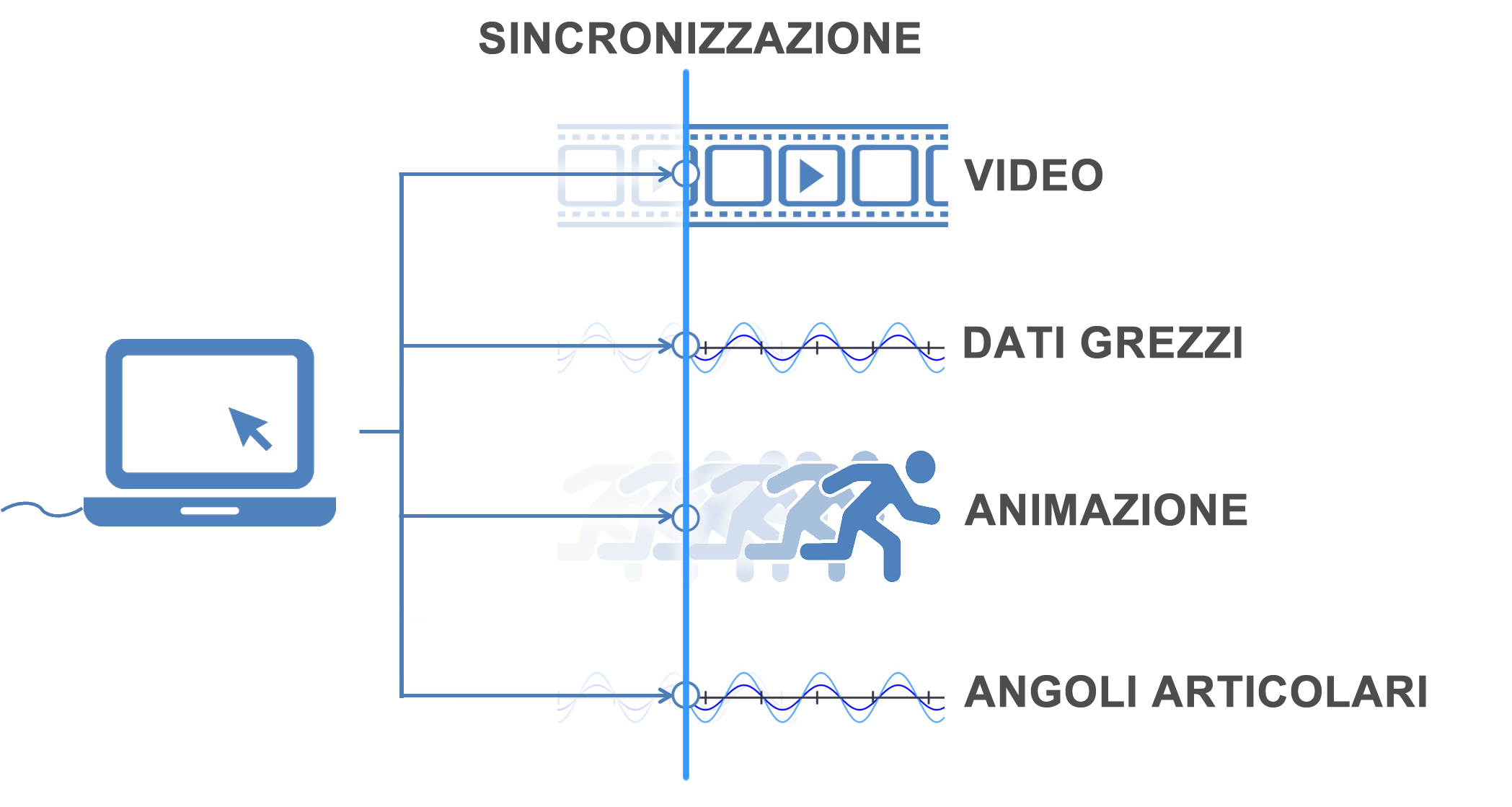

Il sistema fornisce in output i file relativi ai dati grezzi, file di animazione, file video e file di angoli articolari. Ogni uscita può essere selezionata o deselezionata. I dati grezzi sono i valori di accelerometro, giroscopio, magnetometro e quaternione. L'animazione registrata è un file BVH standard. Il video è un file video standard. Gli angoli articolari sono salvati in formato CSV per una semplice importazione in Excel o altri software. Tutte le informazioni sono sincronizzate tra loro così da poter analizzare il fenomeno dai differenti punti di osservazione

Slide

La Calibrazione

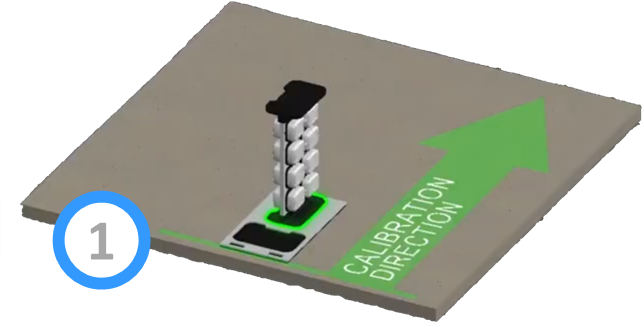

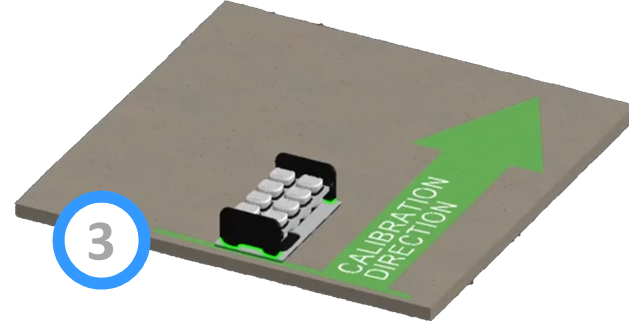

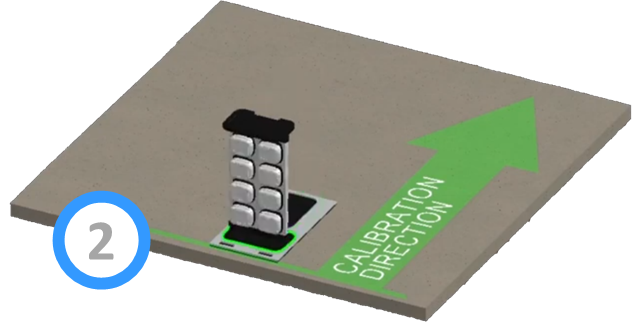

Movit System fornisce un sistema proprietario di calibrazione per semplificare la procedura di calibrazione iniziale dei dispositivi consentendo di ridurre le azioni richieste al paziente / utente.

Seguendo la procedura guidata di pochi secondi si è subito in grado di utilizzare il sistema calibrato.

Slide
Raddoppia la velocità

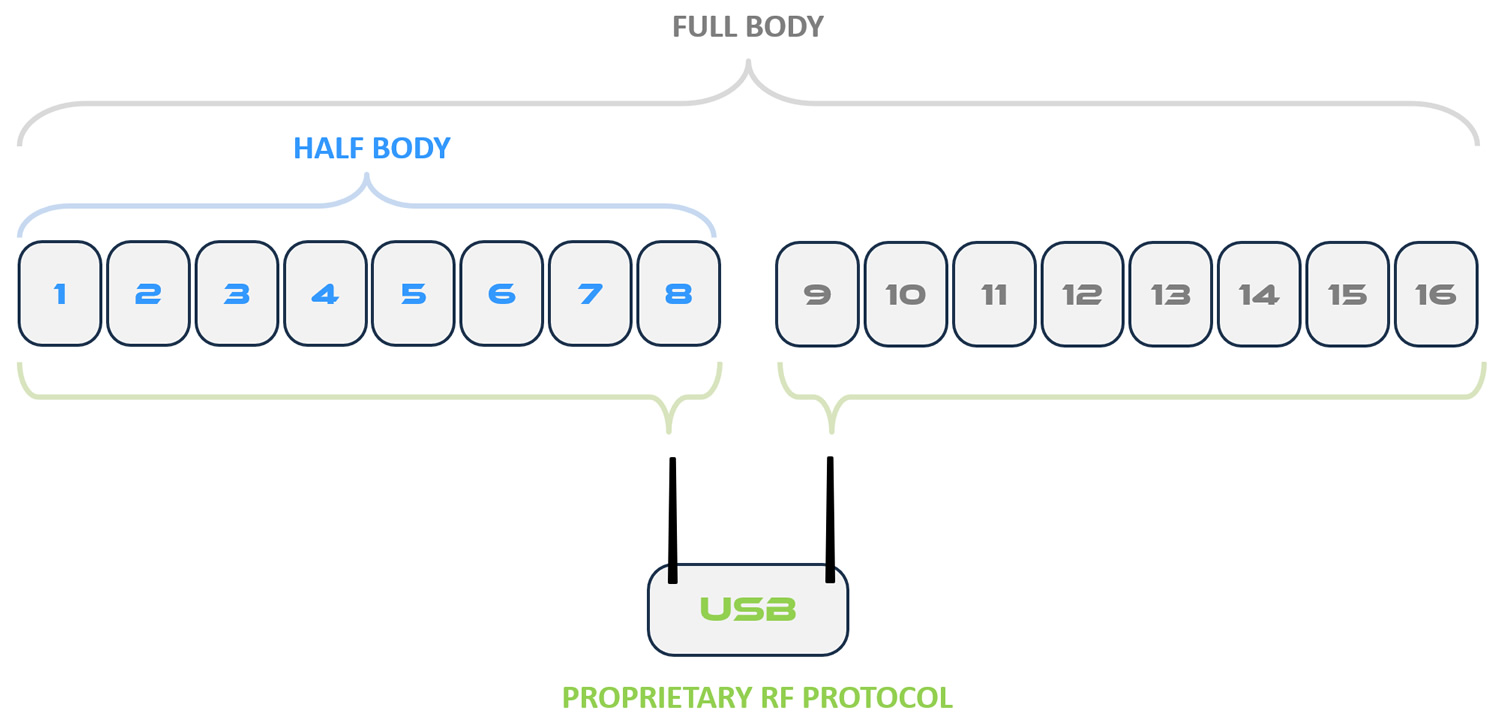

Il Ricevitore del Movit System crea una doppia rete wireless con protocollo proprietario per raddoppiare la velocità di trasmissione.

Nella configurazione Full Body i dispositivi si suddividono su due canali sincronizzati per trasmettere il doppio dei dati.

Nella configurazione Half Body puoi ottimizzare ulteriormente la trasmissione suddividendo gli 8 dispositivi sui 2 canali wireless creati dal ricevitore doppio in dotazione.

Il Movit System non impiega il WIFI perchè i dispositivi Wifi hanno un consumo troppo elevato.

Il Movit System non adotta la tecnologia Bluetooth perchè i dspositivi bluetooth coprono una distanza troppo limitata.

Il Movit System impiega un sistema wireless proprietario basato sul protocollo 802.15.4 (zigbee) per ottenere alte performance con bassi consumi

Il ricevitore garantisce la perfetta sincronizzazione dei dispositivi grazie ad una costante temporizzazione inviata più di 4 volte a secondo. La sincronizzazione è garantita anche se si memorizzano i dati nella memoria interna.

Header

Motion Studio

Il software per la registrazione delle sessioni e la visualizzazione in tempo reale di:

Accelerazioni

rotate_90_degrees_ccw

Rotazioni

looks

Angoli Articolari

3d_rotation

Animazione 3D

Camera

Orientazione 3D

Sincronizzazione Output

Sincronizzazione Input

Range Articolari

Slider
Treadmill

Il Movit System è compatibile con ogni tipo di tapis roulant, dai più comuni ai più complessi.

Image is not available
Image is not available
Image is not available
Parametri Spazio-temporali
Parametri Spazio-temporali
Indici di simmetria
Angoli articolari
Slide
Parametri spazio-temporali

Durata ciclo del passo
Durata del passo
Durata della fase di appoggio
Durata della fase di oscillazione
Durata singolo supporto
Durata doppio supporto
Lunghezza del ciclo del passo
Lunghezza passo
Shock Impact Tibia
Shock Impact Piede
Cadenza
Velocità

Indici simmetria

Durata ciclo del passo
Durata del passo
Durata della fase di appoggio
Durata singolo supporto
Durata doppio supporto
Lunghezza del ciclo del passo
Lunghezza passo
Shock Impact Tibia
Shock Impact Piede
Indici di similarità angolare

Angoli articolari

Bacino - Obliquità
Bacino - Tilt
Bacino - Rotazione
Anca - Abduzione/Adduzione
Anca - Flessione/Estensione
Anca - Rotazione
Ginocchio - Varo/Valgo
Ginocchio - Flessione/Estensione
Ginocchio - Rotazione
Caviglia - Inversione/Eversione
Caviglia - Flessione/Estensione
Caviglia - Rotazione

3d_rotation
Animazione 3D

Generazione file animazione 3D
Esportazione BVH
Riproduzione dei movimenti
Possibilità di rivedere a rallentatore

Header

Motion Analyzer

Il software per la riproduzione e analisi delle sessioni.

Visualizzazione Accelerazioni

rotate_90_degrees_ccw

Visualizzazione Rotazioni

looks

Visualizzazione Angoli Articolari

Esportazione Accelerazioni

Esportazione Rotazioni

Esportazione Angoli Articolari

Visualizzazione Animazione 3D

Visualizzazione Video Camera

Visualizzazione Orientazione 3D

transfer_within_a_station

Esportazione Animazione 3D

camera_enhance

Esportazione Video

Esportazione Orientazione 3D

Moduli software:

Analisi della camminata

Protocolli riconosciuti:

Camminata in linea
6 Minutes walking test
Timed Up & Go

Analisi del range of motion

Protocolli riconosciuti:

ROM
Angoli Articolari

Analisi dello sway

Protocolli riconosciuti:

Singolo punto
Multi punto
Comparazione tra sessioni

Analisi del salto

Protocolli riconosciuti:

Con contromovimento
Senza contromovimento
Squat
Stiffness

Slide
PlayPlay
Slide

Il Sistema

Movit System – Horse è lo strumento ideale per veterinari, ricercatori, professionisti e specialisti di ogni settore interessati a monitorare e a quantificare in modo oggettivo i movimenti del cavallo. Facile, veloce e utilizzabile in qualsiasi ambiente, grazie alla rete di sensori inerziali indossabili, fornisce un’analisi del movimento completa e accurata. È possibile utilizzare il sistema sia indoor che outdoor. Non ha alcun vincolo di luminosità e di ambiente. Non sono richieste infrastrutture esterne. I dispositivi inerziali sono detti Movit G1 e il ricevitore usb da collegare al PC è detto Dongle G1.

Slide

Caratteristiche e Vantaggi del Movit System

WIRELESS

Sistema completamente wireless: nessun cavo utilizzato. Ogni modulo è wireless ed è universale.

INDOSSABILE

Nessuna infrastruttura esterna richiesta. Funzionamento indoor e outdoor.

VIDEO

Possibilità di registrare un flusso video sincronizzato con l'acquisizione dati.

child_care
FACILE

Facile da indossare, facile da installare, facile da usare. Si indossano i supporti, si inseriscono i dispositivi e ... Movit.

VELOCE

Il sistema è pronto ad operare in pochi secondi. Basta una rapida calibrazione e si può iniziare immediatamente la sessione di acquisizione.

SINCRONIZZATO

Dati sincronizzati. Tutti i file di output sono sincronizzati tra loro.

sd_storage
MEMORIA

Nessuna perdita di dati con la memory card. E' possibile registrare i dati nella memoria interna e scaricali dopo la sessione di registrazione.

DATI

Diversi output dal sistema: dati grezzi, file di animazione, file video, angoli articolari.

AUTONOMIA

Elevata autonomia garantita dalla batteria interna per fronteggiare anche le sessioni di lavoro più durature.

Header

Specifiche tecniche

Scarica il documento di specifiche tecniche del Movit System da qui:

Validazione Scientifica

Il sistema inerziale Captiks è stato validato scientificamente, tramite comparazione diretta con sistemi optoelettronici. Di seguito i link per gli articoli relativi:
